本來第五章想寫一些更深入的關于音頻標準的內容，但是最近看到論壇里還有很多朋友對Subwoofer和LFE的概念比較模糊，于是就想先寫一篇關于低音的文章，畢竟低音對家庭影院的效果有很大的影響。

一位美國的家庭影院設計大師曾說過，低音就好比是鹽。鹽放的少了，食之無味；但是放多了，又掩蓋了食物的鮮味。低音也是一樣，如果缺少低頻，影音節目的感染力和沖擊力勢必大打折扣；而低頻如果太多了，又會影響影音節目的清晰度。所以，恰如其分是最理想的。

今天大家在AV功放/解碼器里所看到的揚聲器配置（Speaker Configuration），比如聲道Large,Small等設置，是低音管理系統（Bass Management）。

低音管理最早起源于上個世紀80年代，M&K和Triad公司所推出的衛星音箱+超低音的組合。在同時，杜比實驗室也推出了低頻分配系統，允許AV功放/解碼器將中置聲道的低頻信號分配給其他聲道來重放。

在1990年，盧卡斯電影公司推出了THX認證標準，要求在家庭影院中每個聲道都能在觀眾位置達到105dB的最高聲壓級（低頻），以符合電影錄音棚的標準。但是，標準推出后才發現，在家庭中實現每個聲道都在低頻段達到105dB的最高聲壓級是很不現實的。除非客戶使用體積非常大的音箱（雙12寸或者15寸低音單元）。于是，THX制定了一套簡單的低頻管理系統，讓單獨的超低音來負責整個所有主聲道（L/C/S）的低頻還原。這樣，在家庭中體驗澎湃低音的同時主箱的體積大幅度縮小。

到了1995年，杜比實驗室和DTS分別推出了獨立的5.1聲道系統，增加了一條獨立的聲道——LFE（Low Frequency Effects），中文翻譯為低頻效果聲道。播放這個聲道的信號時候，在觀眾位置的最高聲壓級可以達到115dB。如果大家沒有體驗到傳說中的“低頻打心口”的感覺，只能說明你家的系統沒到115dB。客廳黨基本沒可能了。如果真能到，估計不只是整幢樓，估計整個小區的鄰居都來找你麻煩了。115dB是啥感覺，迪廳去過嗎？就和那差不多。

下面來聊聊Subwoofer和LFE的區別：

LFE是信號聲道，頻帶寬度20-120Hz（DTS是20-80Hz），它獨立存在于5.1聲軌中。它也是5.1音軌中最不重要的聲道。它的出現是斷斷續續的，不是每時每刻都有。一部動作電影，其LFE聲軌的總時間可能會達到20分鐘。而一部文藝片，可能也就5分鐘。少了LFE，頂多是低頻不夠力度，但不影響觀眾觀看影片。你能想象L/C/R/Ls/Rs中的其中任何一個聲道缺少嗎？所以，這里又回到文章的開頭部分，LFE就好比是鹽。少了鹽，至少食物還是可以吃的。

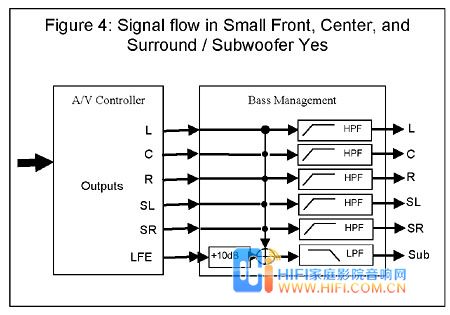

LFE聲道在錄音時比其他聲道低10dB，而在播放時，還音系統自動加了10dB的增益。所以LFE聲道的信噪比比主聲道低10dB，但是，動態范圍卻大10dB。由于LFE聲道的頻帶較窄，所以犧牲信噪比換取動態范圍還是比較科學的做法。請參考下圖。




Subwoofer是還音聲道，在Subwoofer播放的低頻信號包括所有聲道的低頻部分（比如80Hz以下的部分），還有LFE聲道。所以，大部分的情況，超低音負責了整個家庭影院系統的低頻播放。




如果我家的系統使用了落地音箱，那我還需要將音箱設置為Small嗎？是的！如果你一定要將喇叭設置為Large，那么音箱的低音單元至少15寸以上，或者雙12寸，而且承受功率必須超大。但是，即使你有這么大的音箱，還是應該把它設置為small!!

為什么呢？因?yàn)樾》块g的低頻駐波嚴重影響低頻的音質，如果你把低頻在左右主箱中播放，那么很有可能左右主箱的位置會激發房間中某個駐波頻點，從而劣化低頻音質。如果把系統中所有的低頻都交給超低音揚聲器來統一管理和還原，那么移動超低音的位置（左右主箱的位置移動范圍很小吧？就算能移動，也可能還會引起其他的一些問題，比如房間邊界反射等），或者使用多只超低音，都能起到抑制低頻駐波的功效。




所以，從今天開始，你的家庭影院系統別再出現Large了。好的低頻音質，從Small開始！

最后，再來解釋一些比較實際的問題。

1.LFE和LFE+Main

這是功放中很常見的設置。筆者認為，這樣的標識是比較誤導，正確的標識應該是Sub Only和Sub+Main。

這里的LFE模式，是說在這個模式中，所有設置為small的聲道，它們的低頻在超低音中播放。如果LR是Large，C/LS/Rs是Small，那么LR音箱只播放它們自己的低頻，而Sub中將播放C/LS/RS的低頻部分還有LFE。

在LFE+Main模式中（有的功放只在LR為Large時才可選擇個模式）。如果LR是Large，C/LS/Rs是Small，那么LR音箱不僅播放它們自己的低頻，還播放了C/LS/Rs的低頻和LFE；同時，在Sub中還將播放C/LS/RS的低頻還有LFE。這種模式，又被稱為Double Bass，意思是雙重低音。這種模式應用于LR是較大的音箱同時Subwoofer的推動力又不太夠的情況。通過兩次低音的播放，加大低頻聲壓級。

但是，由于低頻在三個不同的地方同時播放，低頻在觀眾位置處的融合度非常難調試，要獲得好的低頻效果，除了后期調試外還需要點運氣。因此，高水準的家庭影院都不推薦使用這種模式。

所以，LFE模式才是高水準家庭影院應該選用的模式。你所要做的，是選用質量好的，瞬態出色，音色符合你口味的小型主箱，再配合多只高性能超低音，才能到達好的效果。

各位想想看，家庭影院是用來看電影的，不是看音箱的，放那么大個的音箱在銀幕兩邊，是不是有礙視覺啊？再說了，用那么大體積的主箱，功放是不是成本又上去了？而且你買的主箱，能到105dB極限低頻聲壓級嗎？實話，普通零售型hifi落地箱，基本是沒可能的。

大體積的音箱一般應用于40平以上的大型家庭影院。但即使在大型家庭影院中，仍然把它們?cè)O(shè)置為small。大型家庭影院一般都有兩只以上的超低音，實在沒必要增加主音箱的負擔。

2.轉角頻率

 功放內部的轉角頻率設置理論上是調試的時候才能看出來的，一般是使用頻譜分析儀來觀察交叉點的低頻吻合度。在缺乏專業儀器的情況下，一般先選100Hz，因?yàn)楹芏嘁粝淦鋵?shí)到不了80Hz，特別是環繞音箱。

 LFE聲道的頻率響應范圍調到120Hz。Dolby Digital的LFE能到120Hz，DTS是80Hz。

超低音揚聲器上的轉角頻率：設置為最大，而且至少是140Hz。因?yàn)椋瑥慕獯a器過來的sub信號中含有LFE。如果這里設置為120Hz，那么LFE低頻在120Hz處就會多衰減至少3dB。

低頻的調試其實是整個家庭影院中最重要的部分，不使用專業儀器和測試信號很難調到最理想的水準。筆者今天拋磚引玉，希望讀者們至少在功放的設置上不會犯一些低級錯誤。
