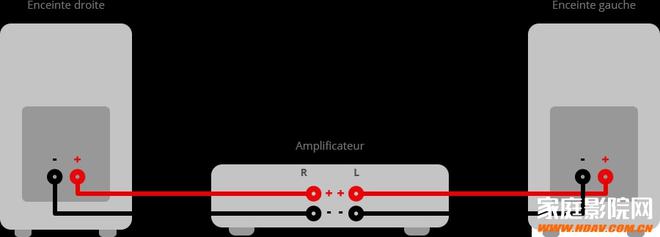

單聲道系統接線

揚聲器的布線需要采取一些預防措施，以便獲得最佳效果。首先要選擇一條適合的揚聲器電纜，因?yàn)榧词谷魏坞娎|都能傳輸來自功放的信號，它們也會或多或少的失真。例如，線徑差異和線材長短導致阻抗增加。線材材質也很重要，如果是銅線，那么銅的純度越高，高頻響應越好，鍍銀銅通常會在高音中產生非常好的效果。

其次，線材與端子的連接方式也很重要。如果你使用的是裸線，也必須用拇指和食指扭轉它，并適當擰緊。確定線材護套上是否有連接方向：這在稍高端的線材上比較常見，在傳輸信號(+)的線材部分有小箭頭。最后不要把音箱線繞得太長，因?yàn)榫€可能會像電感器一樣工作，在揚聲器中的作用是通過將信號集中來抑制某些頻率。為了簡單起見只需要布一條略長的線即可。

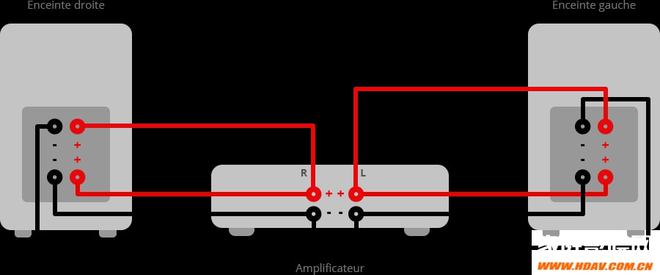

揚聲器的雙線連接

雙線連接是將加倍的線纜連接到你的揚聲器/音箱上，這涉及到連接到揚聲器的線材數量。

這對于單端子和雙端子揚聲器來說都是可以的。這通常會提高更好的聆聽體驗和增加低音水平。用一對具有雙端子的揚聲器進行雙線連接，可以使用成對具有不同特性的電纜。

帶有A和B揚聲器端子的功放有利于雙線連接。在這種情況下，第二組端子可以用來連接第二組電纜。

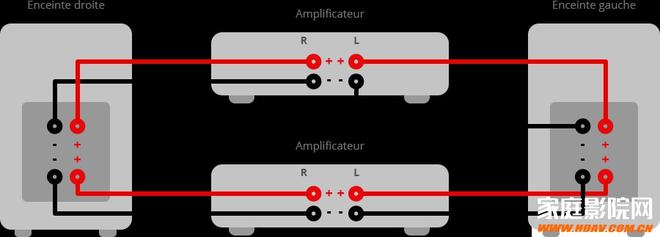

雙功放連接

雙功放，顧名思義，就是用兩個功放為一對揚聲器供電，而不是一個。在實踐中，每個揚聲器由兩個功放供電。因此，揚聲器應該有兩對端子，一對連接到低音揚聲器的無源分頻器，另一對連接到中音和高音揚聲器部分的無源分頻器。

因此，雙功放揚聲器中的分頻器是獨立的，需要在兩對端子之間建立一個外部橋接器。在大多數情況下，這種橋接是與揚聲器一起提供的，采用金屬帶的形式，必須將其拆除，以便對揚聲器進行雙功放連接。

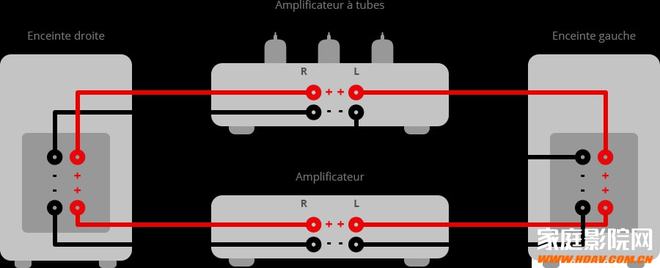

雙功放放大器允許不同類型的設備組合：例如，一個晶體管放大器用于低音區，一個電子管放大器用于高音區。

連接一對額外的揚聲器/音箱

將一對額外的揚聲器連接到你的立體聲放大器上是完全可以的，即使你的放大器沒有第二組端子(B)。所以選擇正確的連接方案以便為放大器提供合適的阻抗是很重要的。如果阻抗太低，將不可避免地導致電路過熱，并在高且持續的水平下將它們置于保護狀態。

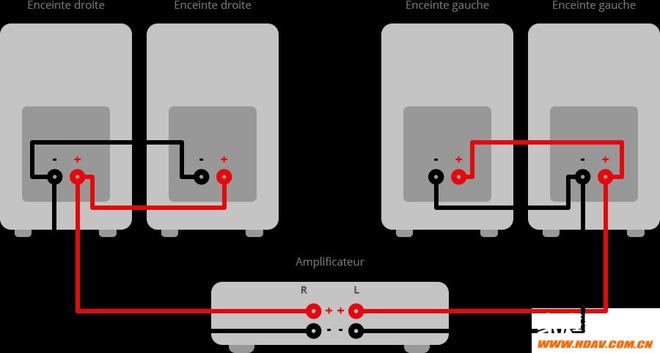

將揚聲器串聯

串聯連接可以增加兩個揚聲器的阻抗。兩個標準阻抗為4歐姆的揚聲器串聯起來，其標準阻抗為8歐姆。

在實踐中，功放的+端子連接到第一個揚聲器的+端子，而功放-的端子連接到第二個揚聲器-的端子。揚聲器1和2的+和-端子應相互連接。對第二對揚聲器也應重復同樣的操作。當揚聲器配備了用于雙聲道放大的雙終端時，需要將每個接線端子的極點連接在一起。

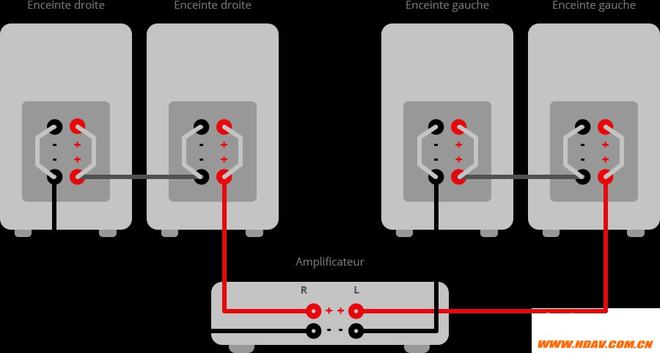

并聯連接揚聲器

一種是通過并聯而不是串聯來匹配揚聲器。每對揚聲器的阻抗等于每個揚聲器阻抗的一半。例如，兩個標準阻抗為8歐姆的揚聲器并聯，提供的阻抗為4歐姆。

并聯連接僅適用于旨在為低阻抗揚聲器供電的放大器。可以在功放的背面或說明手冊中檢查。

如果功放能夠驅動低阻抗的揚聲器--例如4歐姆--可以考慮并聯具有良好阻抗的揚聲器--例如8歐姆。在這種配置中，并聯連接的揚聲器的標準阻抗減半。當需要匹配的揚聲器的阻抗很高時--例如8歐姆--最好避免將它們串聯起來，會降低一對揚聲器的效率。


來源: 老蝸牛
